Modiwl Caethweision Rhyngwyneb Rhwydwaith INNIS01 (NIS) ABB Bailey

Gellir defnyddio Modiwl Caethweision Rhyngwyneb Rhwydwaith ABB INNIS01 mewn amrywiol amgylcheddau diwydiannol gan ei fod yn cefnogi protocolau lluosog fel Modbus RTU, Modbus TCP, Ethernet / IP, a PROFINET. Mae'n gwrthsefyll amodau amgylcheddol difrifol ac yn cael ei osod yn gyflym iawn mewn systemau hen a newydd. Llinellau cynhyrchu awtomataidd, rheoli ynni, ac adeiladau smart yw'r meysydd lle mae INNIS01 yn dileu amser segur ac yn gwella effeithiolrwydd y system.

Pwysleisiwch ffiniau systemau yn hytrach na phentyrru swyddogaethol
Ffocws dylunio INNIS01 yw diffinio hierarchaeth y system yn glir, gan sicrhau ffin bendant rhwng yr haen signal maes a'r haen rhwydwaith rheoli, a lleihau'r dylanwad cilyddol rhwng gwahanol haenau system.
Mae'r ymddygiad cyfathrebu yn gyson, gan hwyluso rheolaeth peirianneg.
Yn ystod gweithrediad y modiwl, cynhelir modd rhyngweithio data sefydlog, gyda rhythm cyfathrebu sefydlog a dulliau prosesu data, sy'n helpu personél peirianneg i reoli'n unffurf yn ystod y cyfnodau cyfluniad, dadfygio a chynnal a chadw.
Pensaernïaeth system sy'n addas ar gyfer gosod-ar raddfa fawr
Mewn system nodau aml-, nid yw modd gweithredu INNIS01 yn newid yn sylweddol gyda'r cynnydd yn nifer y nodau, gan ei wneud yn addas i'w ddefnyddio mewn prosiectau peirianneg gyda nifer fawr o bwyntiau I/O.
Mae'r dyluniad wedi'i gyfeirio at - ofynion gweithredu tymor hir.
Mae rhesymeg gweithredu'r modiwl yn gymharol syml, gyda newidiadau cyflwr cyfyngedig, ac mae'n canolbwyntio mwy ar berfformiad cyson y system yn ystod gweithrediad parhaus hirdymor yn hytrach na dangosyddion perfformiad tymor byr.

Defnyddir INNIS01 yn nodweddiadol mewn systemau rheoli diwydiannol lle mae angen i nifer fawr o signalau ar-safle fod wedi'u cysylltu'n ganolog â'r rhwydwaith rheoli. Mae'n arbennig o addas ar gyfer prosiectau sydd â gofynion penodol ar gyfer eglurder strwythur y system a hydrinedd cyfathrebu.
Mewn diwydiannau proses, cyfleusterau cynhyrchu parhaus, neu systemau DCS traddodiadol, defnyddir INNIS01 yn aml fel uned rhyngwyneb sylfaenol rhwng y signalau maes a'r rhwydwaith rheoli, gan ddarparu sianel fewnbynnu data sefydlog a rhagweladwy ar gyfer y system reoli.
Mewn senarios o ehangu neu adnewyddu system, mae INNIS01 hefyd yn addas ar gyfer ategu neu ail-greu'r haen mynediad signal ar-safle. Mae'n helpu peirianwyr i gwblhau'r addasiad i raddfa'r system heb newid y rhesymeg reoli yn sylweddol.

Proses ffurfweddu:
Cysylltiad pŵer: Cysylltwch y cyflenwad pŵer 24V DC â'r modiwl INNIS01.
Gosodiadau rhwydwaith: Gellir gosod paramedrau rhwydwaith trwy'r rhyngwyneb Gwe neu offeryn cyfluniad pwrpasol i sicrhau cysylltiad sefydlog â dyfeisiau eraill.
Profi a graddnodi offer: Ar ôl cwblhau'r cyfluniad, cynhaliwch brofion offer i sicrhau bod y cyfathrebu rhwng pob dyfais yn normal a bod y modiwlau'n gallu gweithredu'n sefydlog.

Mae rhyngwyneb yr uned rheoli prosesau yn cynnwys Modiwl Caethweision Rhyngwyneb Rhwydwaith INNIS01 (NIS) a Modiwl Prosesu Rhwydwaith INNPM11 (NPM). Trwy'r rhyngwyneb hwn, mae gan yr uned rheoli prosesau fynediad i INFI-NET. Ar yr un pryd, e mae'r modiwl NPM yn cyfathrebu â'r modiwlau rheoli trwy'r Rheolydd.

Gall rhyngwyneb yr uned rheoli prosesau gefnogi diswyddo caledwedd (cyfeiriwch at Ffigur 1-1). Mewn ffurfweddiad diangen, mae dau fodiwl NIS a dau fodiwl NPM. Un pâr o fodiwlau yw'r cynradd. Os bydd y modiwlau cynradd yn methu, bydd y modiwlau wrth gefn yn dod i'r amlwg. Mae gallu cyfathrebu priffyrdd data diangen yn nodwedd safonol.

Mae'r modiwl NIS yn fodiwl I/O sy'n gweithio ar y cyd â'r modiwl NPM. Mae hyn yn galluogi nod i gyfathrebu ag unrhyw nod arall ar ddolen INFI NET.

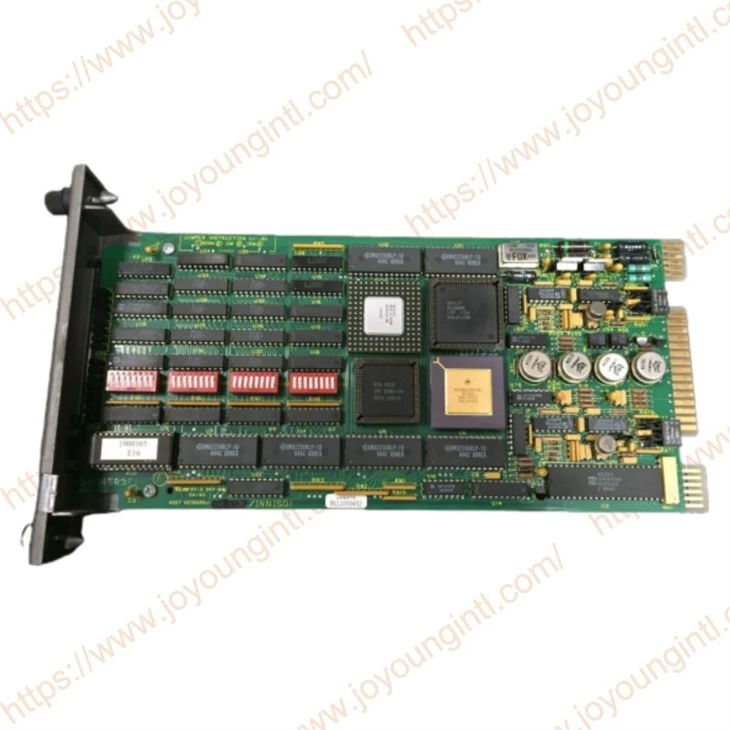

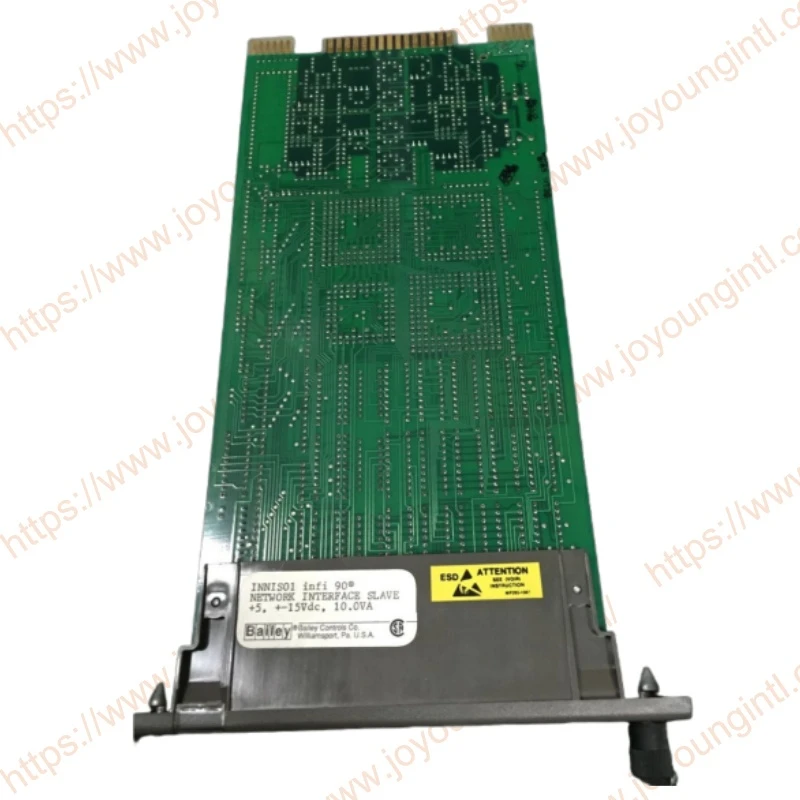

Mae'r modiwl NIS yn fwrdd cylched printiedig sengl sy'n meddiannu un slot yn uned mowntio'r modiwl. Mae'r bwrdd cylched yn cynnwys cylchedau cyfathrebu seiliedig ar ficrobrosesydd sy'n ei alluogi i ryngwynebu â'r modiwl NPM.

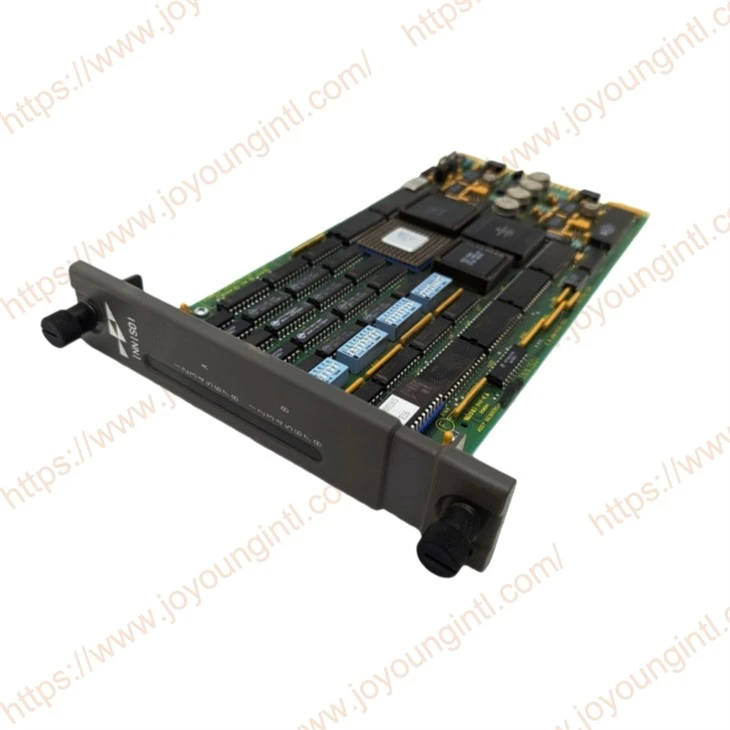

Mae dwy sgriw latching ar y wynebplat yn sicrhau'r modiwl NIS i uned mowntio'r modiwl. Mae yna 16 LED ar y wynebplat sy'n dangos codau gwall a chyfrif digwyddiadau / gwallau.

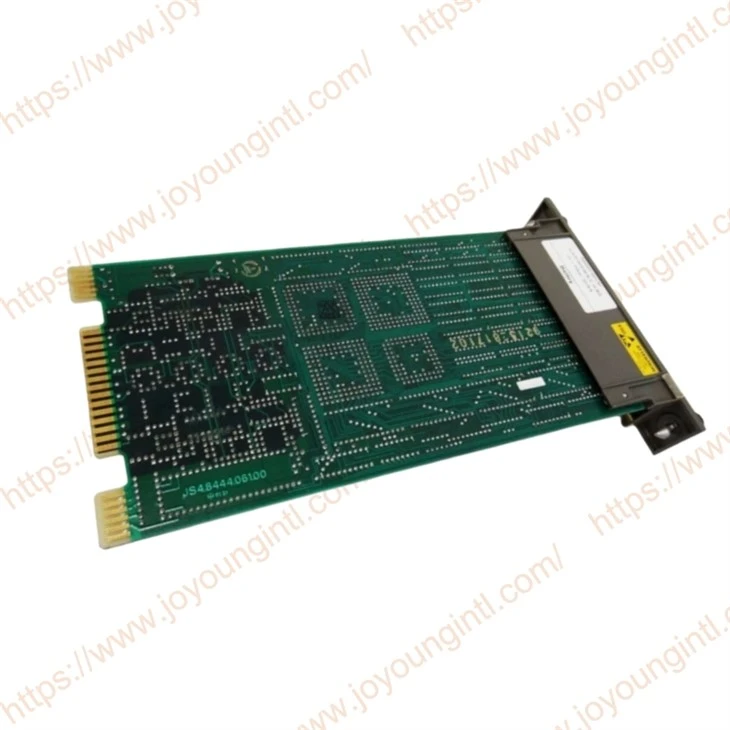

Mae gan y modiwl NIS dri chysylltydd ymyl cerdyn ar gyfer signalau allanol a phwer (P1, P2, a P3). Mae Connector P1 yn cysylltu â ffynhonnell pŵer y modiwl. Mae Connector P2 yn cysylltu'r modiwl NIS â'r bws ehangu I/O i gyfathrebu â'r modiwl NPM. Mae cyfathrebu cyfresol â nodau eraill trwy gysylltydd P3 gan ddefnyddio cebl wedi'i gysylltu ag uned derfynu neu fodiwl terfynu. Cyfathrebu rhwng nodau yw trwy geblau cyfechelog neu geblau twinaxial sy'n cysylltu'r unedau neu'r modiwlau terfynu ar bob nod.e.
