Cyflwyniad Cynnyrch

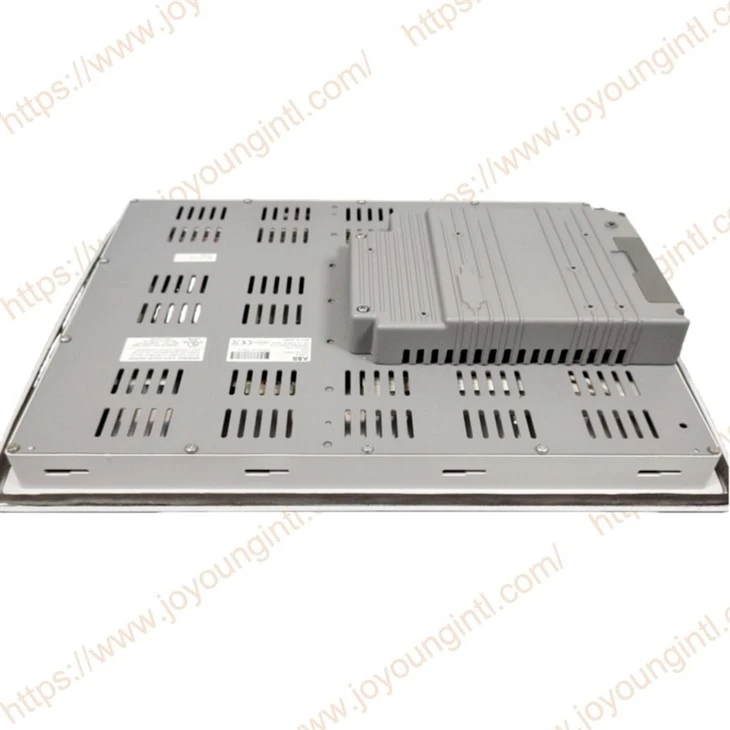

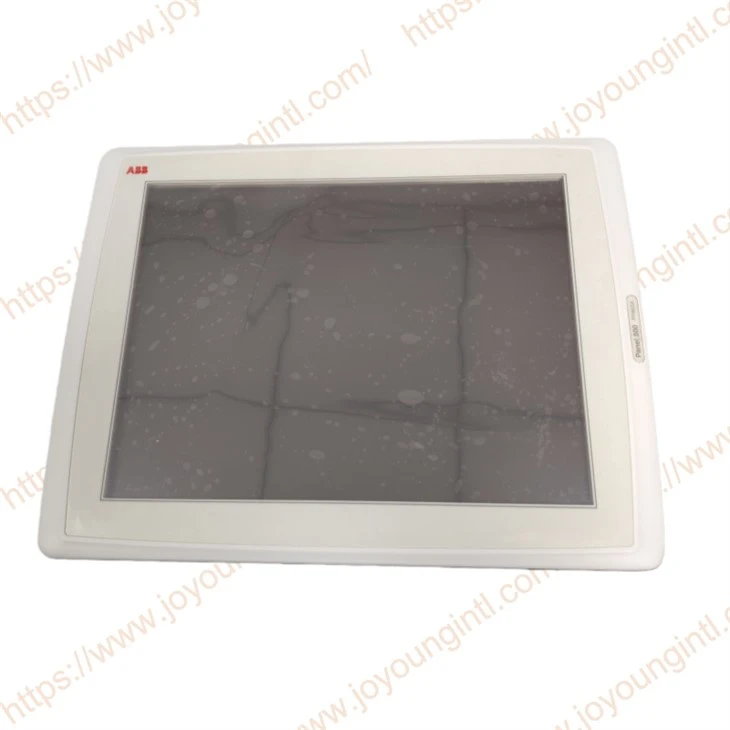

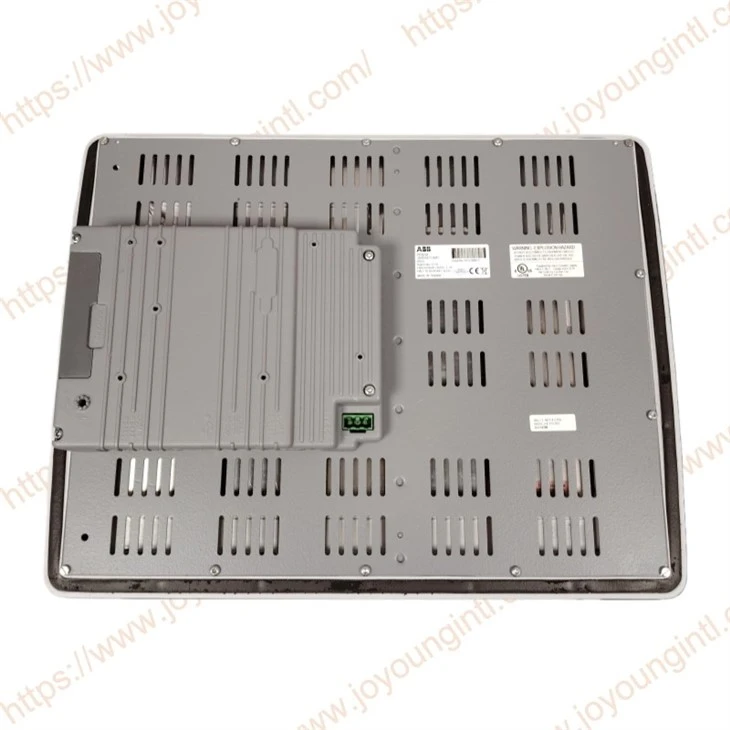

Mae 3BSE042236R2 PP865A yn ryngwyneb peiriant sgrin gyffwrdd dynol (AEM) diwydiannol 15-modfedd o gyfres Panel 800 ABB. Mae'n cynnwys arddangosfa cydraniad uchel a galluoedd cyfathrebu aml-brotocol ac mae wedi'i gynllunio ar gyfer senarios diwydiannol llym megis diwydiannau cemegol, pŵer ac olew a nwy. Mae'n rhagori o ran rhwyddineb gweithredu ac addasrwydd amgylcheddol.
Manylebau Technegol
|
Gweithgynhyrchu |
ABB |
|
Model |
PP{0}}A |
| Rhif Rhan | 3BSE042236R2 |
|
Disgrifiad |
Panel Proses 800 |
|
Tarddiad |
Sweden |
|
Dimensiwn |
42*28*7cm |
|
Pwysau |
3.85 kg |
Manylion Cynnyrch

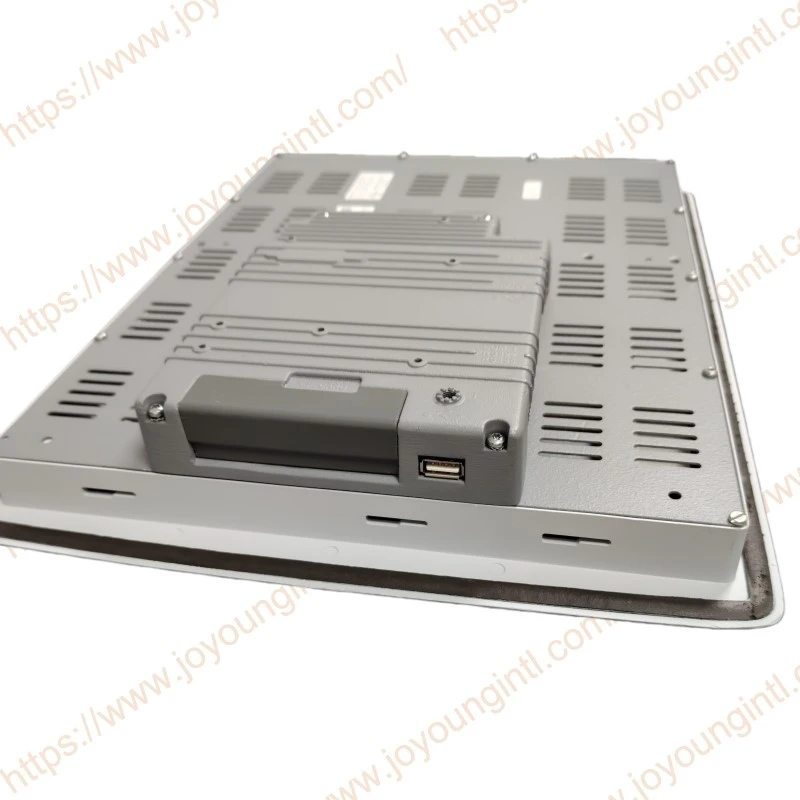

Mae datblygiad rhyngwyneb yn seiliedig ar offeryn ffurfweddu ABB Panel Builder (3BSE042236R2 PP865A). Mae'r offeryn hwn yn debyg i amgylchedd gweithredu Windows, gyda llyfrgelloedd templedi a graffeg cyfoethog wedi'u hadeiladu, ac mae'n cefnogi arddangos amlieithog, gan symleiddio'n fawr y broses ffurfweddu a dadfygio prosiectau AEM. Mae ganddo ryngwynebau Ethernet, RS-232, a RS-485, sy'n cefnogi cysylltiad cydamserol rhwng 3 PLC a 2 fodiwl I/O o bell, gan ddiwallu anghenion rheoli dosbarthedig offer ar raddfa fawr.
Mae'n cefnogi protocolau diwydiannol prif ffrwd fel Modbus, OPC, a PROFIBUS, ac mae hefyd yn gydnaws â phrotocolau cyfathrebu Ethernet/IP, gan ganiatáu integreiddio di-dor â rheolwyr ABB AC800M ac offer diwydiannol trydydd parti.

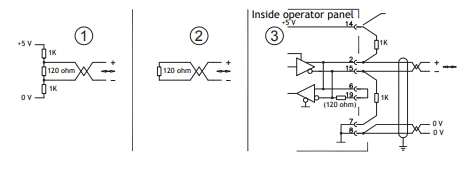

Terfyniad Cebl a Bws RS-485:
• Defnyddiwch gebl pâr wedi'i gysgodi a throellog. Efallai na fydd cynhwysedd y pâr yn fwy na 52.5 pF / m, a rhaid i'r arwynebedd fod o leiaf 0.25 mm² (AWG 24), os ydych chi am ddefnyddio'r pellter trosglwyddo uchaf a'r cyflymder trosglwyddo uchaf.
• 0 V, dylid cynnwys y foltedd cyfeiriol ar gyfer cyfathrebu yn y ceblau. Gyda chyfathrebu dwy ffordd, defnyddiwch ddau bâr; un pâr ar gyfer cyfathrebu ac un pâr ar gyfer 0 V.
• Rhaid gosod y darian ar un pen. Mae'r pen arall wedi'i seilio fel arfer, ond gyda phellteroedd hirach neu pan fo gwahaniaeth yn y potensial daear, dylid cysylltu'r darian â'r ddaear trwy gynhwysydd plastig 0.1 μF/250 V i atal cerrynt daear yn y darian plethedig. Mae sawl gwneuthurwr yn argymell gosod y darian ar bob nod.
Mae gan wahanol weithgynhyrchwyr systemau gwahanol ar gyfer terfynu bysiau. Nid yw safon RS-485 yn disgrifio sut y byddai'r swyddogaeth "Methu'n Ddiogel" yn cael ei chyflawni, dim ond y dylai'r system allu trin y gwall.
Yn dibynnu ar ddyluniad y derbynwyr, gall y gwifrau bws fod ar yr un lefel neu fod angen eu tynnu-i fyny neu eu tynnu-i lawr er mwyn sicrhau nad oes unrhyw signalau diffygiol yn cael eu canfod pan fydd y bws yn gorffwys (mae pob trosglwyddydd wedi'i ddatgysylltu).
1. Roedd gan rai paneli gweithredwyr (hŷn) wrthwynebiad tynnu-i fyny a thynnu-i lawr heblaw am y terfyniad bws gwirioneddol ar 120ohmsm, yn debyg i Westermo a Profibus.
2. Mae gan baneli mwy newydd fath arall o dderbynnydd, a elwir yn -adeiladu-yn "Methu'n Ddiogel", lle mae ymwrthedd terfynu bysiau syml yn ddigon.
Os oes angen tynnu nodau eraill ar y rhwydwaith RS-48585-i fyny a thynnu i lawr, a bod y panel gweithredwr ar un pen i'r ddolen, gellir cyflawni un o'r gweithdrefnau canlynol:
3. Cysylltwch ddau wrthydd 1 ohm/0.25 W yn y cyswllt D-is-polyn 25-. Gosod pinnau siwmper 6-19.
