Manylebau Technegol
|
Gweithgynhyrchith |
ABB |
|
Fodelith |

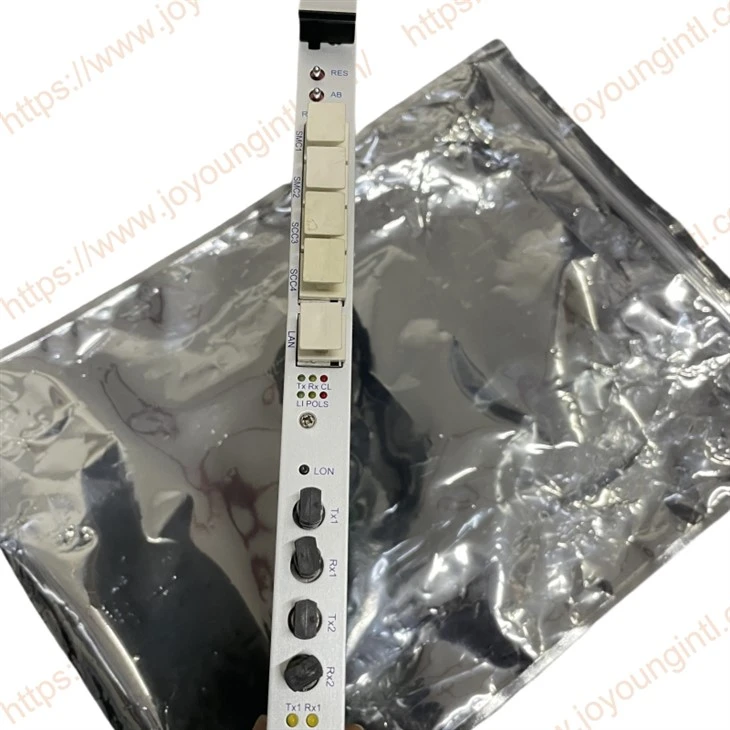

500pbio 01- ttl 1mrb178009r002 |
| Rif | 500cpu 03 1 hdf700003r5122 |
|
Ddisgrifiad |
Modiwl Prosesydd |
|
Darddiad |
Swistir |
|
Dimensiwn |
35*30*8cm |
|
Mhwysedd |
0. 55kg |
Manylion y Cynnyrch

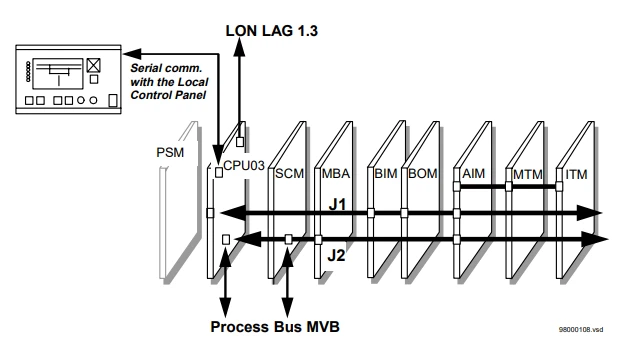

Mae caledwedd y derfynell rheoli bae REC 580 yn cynnwys nifer o wahanol fodiwlau a ddewiswyd i weddu i'r gofynion penodol. Mae'r modiwlau canlynol ar gael:
• Modiwl prosesu canolog a rhyngwynebau cyfatebol
• Modiwl Rheolwr Bws Proses (MVB)
• Modiwl Trawsnewidydd Mewnbwn
• Modiwl transducers inswleiddio ar gyfer mewnbynnau signal MA, V
• Modiwlau mewnbwn analog • Modiwl mewnbwn deuaidd
• Modiwl allbwn deuaidd
• Modiwlau cyflenwi ategol
• Tai gyda backplane
• Rhyngwyneb Optegol ar gyfer Cyfathrebu â Baeau Eraill a Lefel Rheoli Gorsaf (LON)
• Rhyngwyneb optegol ar gyfer cyfathrebu â synwyryddion ac actiwadyddion deallus, (PISA)
• Rhyngwyneb optegol ar gyfer rac estyn (MVB)
• Soced blaen ar gyfer cysylltu cyfrifiadur gwasanaeth
Modiwlau Trawsnewidydd Mewnbwn
Pwrpas y trawsnewidyddion mewnbwn yw inswleiddio'r newidynnau mewnbwn analog yn drydanol a lleihau lefel eu signal i werth sy'n addas i'w brosesu gan y cylchedau electronig. Gall terfynell rheoli bae REC 580 gynnwys hyd at 2 uned newidydd. Yn dibynnu ar y math o fewnosodiad uchaf o 13 trawsnewidydd fesul modiwl trawsnewidydd mae'n bosibl.
Modiwl transducer ynysu
Mae'r modiwl transducer ynysu yn galluogi trosglwyddo'r signalau bach sydd wedi'u gwahanu'n galfanig (± 20 mA, ± 5 mA, ± 10 V) i'r modiwl mewnbwn analog. Gellir gosod neu dorri pob sianel ar wahân ar gyfer yr ystodau a nodwyd uchod.
Modiwlau mewnbwn analog
Yn y modiwlau mewnbwn analog, mae'r newidynnau analog yn cael eu hidlo i ddileu'r effaith aliasio ac i atal ymyrraeth amledd uchel. Yn dibynnu ar y math penodol o fodiwl mewnbwn analog sy'n cael ei ddefnyddio, mae'r signalau analog wedyn yn cael eu samplu ar gyfradd o naill ai resp 1000 Hz (50Hz). 1200 Hz (60 Hz) i'w troi'n signalau digidol. Mae gan y trawsnewidiad A\/D ymateb deinamig o 16 did. Mae prosesydd signal digidol (DSP) yn rhag-brosesu'r signalau cyn eu trosglwyddo i'r cof yn y modiwl prosesydd canolog.
Mae gan fodiwl mewnbwn analog gapasiti o 16 signal ac yn ôl cyfluniad y system, gall fod hyd at 2 fodiwl mewn rac i'w cymhwyso os defnyddir modiwlau trawsnewidydd mewnbwn a\/neu unedau mwyhadur ynysu.
Modiwlau prosesydd
Yn y bôn, mae modiwlau prosesydd yn cynnwys rhan y prosesydd ei hun gyda microbrosesyddion Motorola a modiwlau rheolydd cyfathrebu ar gyfer y bws VME, y math bws gorsaf LON a'r Math Bws Proses MVB. Maent yn rheoli'r rhyngwyneb ar du blaen y derfynfa ar gyfer cysylltu'r cyfrifiadur gwasanaeth, y rhyngwyneb yng nghefn y derfynfa ar gyfer cyfathrebu â'r system reoli gorsafoedd yn ôl LON, a'r rhyngwyneb yn y cefn yn y cefn yn y Proses Math Bws MVB.
Ar ôl i'r signalau gael eu cyflyru a'u prosesu ymlaen llaw mewn modiwlau eraill mae'r modiwlau prosesydd yn gweithredu'r algorithmau a'r swyddogaethau rhesymeg fel y'u pennir gan raglen ffurfweddu a chymhwyso'r REC unigol 580. Mae'r modiwlau prosesydd yna'n trosglwyddo signalau deuaidd i'r modiwlau allbwn ar gyfer actuating y trosglwyddiad auxilery.
