HESG324511M1 216MB66yw'r modiwl rac offer yn y ddyfais amddiffyn generadur digidol ABB REG216, a ddefnyddir i osod a chefnogi cydrannau modiwl eraill, megis y prif ryngwyneb system (CT, PT, a ras gyfnewid ategol), bws cyfochrog, ac unedau electronig cysylltiedig, ac ati. mae cyfnewid data trwy fws cyfochrog B448C yn cael ei reoli a'i fonitro gan bob dyfais sydd ar gael. Yn ogystal, gellir ei ddefnyddio hefyd gyda chydrannau modiwl megis 216GW62, 216DB61, a 216GE61 i wireddu swyddogaethau megis addasiad lefel signal a monitro cylched taith.
Manylebau Technegol
|
Gweithgynhyrchu |
ABB |
|
Model |
216MB66 |
| Rhif Rhan | HESG324511M1 |
|
Disgrifiad |
rac offer |
| System gydnaws | ABB REG216 Gwarchod Generadur |
| Manyleb rac | rac safonol 19 modfedd |
|
Tarddiad |
Y Swistir/Yr Almaen |
|
Dimensiwn |
45*30*25cm |
|
Pwysau |
5.45kg |
Manylion Cynnyrch
Mae dyluniad craidd oABB HESG324511M1 216MB66yw darparu llwyfan gosod ar gyfer modiwl amddiffyn cyfres REG216.
Mae ei strwythur mewnol yn cynnwys:
Rheilffordd canllaw gosod modiwl
Awyren gefn
Bws cyfathrebu cyfochrog
Rhyngwyneb dosbarthu pŵer
Rhyngwyneb cysylltiad signal
Mae'r rac offer hwn yn integreiddio bws cyfochrog B448C, sef pensaernïaeth gyfathrebu graidd y system REG216.
Mae gan y bws hwn y nodweddion canlynol:
Yn seiliedig ar safon IEEE P896
Cyfathrebu amlblecs rhannu amser 16-did
Mecanwaith cyfathrebu asyncronaidd
Cefnogi trosglwyddo data

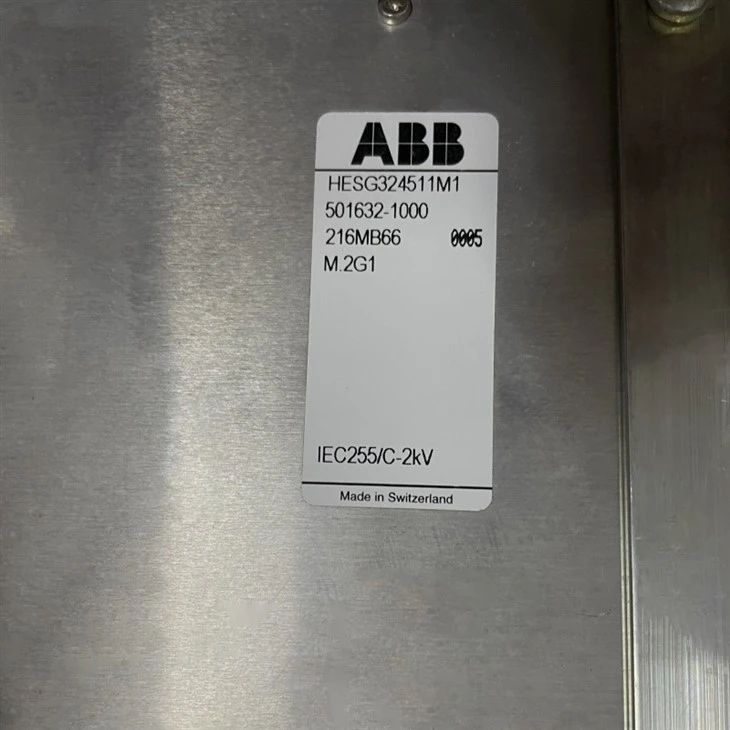

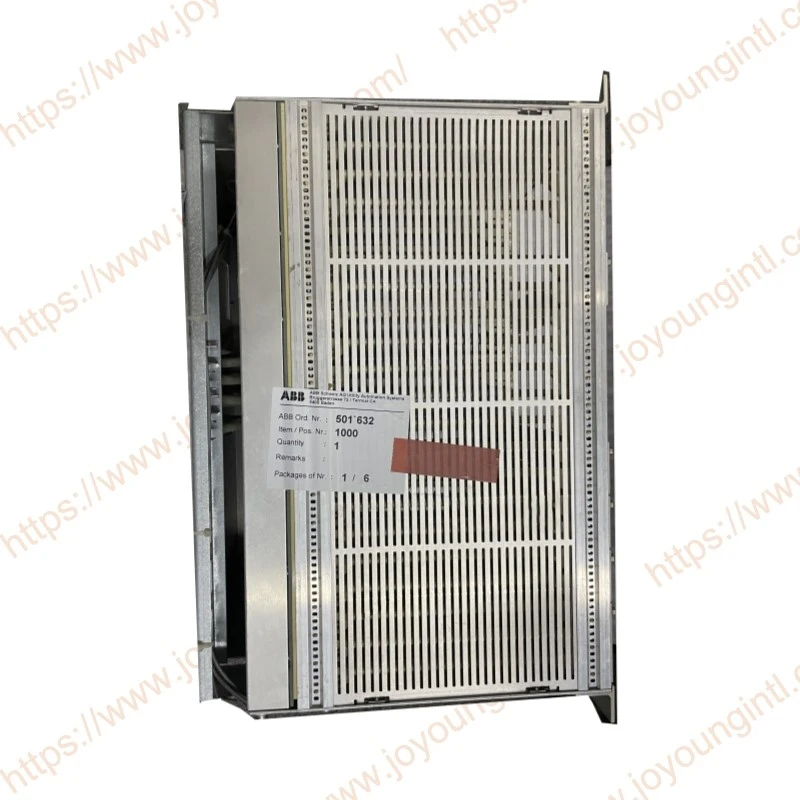

216MB66 HESG324511M1 Rack Arddangos
Gall rac ABB 216MB66 gefnogi amrywiol fodiwlau cyfres REG216, megis:
216VC62a Modiwl Prosesu Signalau
Modiwl Cyfathrebu 216GW62
Modiwl Mewnbwn Digidol 216DB61
Modiwl Rheoli 216GE61
Yn dangos enghraifft o drefniant yr unedau electronig yn y rac offer. Mae'r rac offer wedi'i rannu'n 21 adran (T). Defnyddir adrannau 1-3 a 19-21 bob amser ar gyfer unedau cyflenwi dc ategol 216NG61, 216NG62 neu 216NG63. Mewn egwyddor, gellir lleoli'r unedau electronig yn unrhyw un o'r adrannau 4-18 sy'n weddill, ar yr amod bod cysylltiadau cebl y system yn cael eu gosod yn gyfatebol. Am resymau safoni, fodd bynnag, mae'r gwahanol fathau o unedau bob amser wedi'u lleoli yn yr un safle yn y rac offer.
Gellir gosod uchafswm o ddwy uned brosesu 216VC62a mewn rac offer ac maent bob amser wedi'u lleoli yn slotiau 4 a 6.
Rhoddir dynodiadau a rhifo'r signalau I/O ar gyfer unedau I/P ac O/P system amddiffyn yn y golofn "Diffiniad sianel I/O". Sylwch fod nifer y sianeli I/O a roddir ar gyfer pob grŵp o'r un math o unedau yn cyfeirio at y rac offer penodol ac nid y system gyfan. Rhoddir cyfanswm y sianeli I/O ar gyfer y system gyfan gan nifer yr unedau I/O a osodwyd.
Mae nifer yr unedau electronig ac unedau I/O a ddefnyddir mewn system amddiffyn yn amrywio yn unol â gofynion peiriannau. Uchafswm nifer yr unedau electronig mewn un system.
Y system sengl yn y rac system 216MB66 a'r fersiwn segur yn y rac system 216MB68.
System sengl
Mae fersiwn sylfaenol y system sengl REG 216 yn cynnwys y cydrannau canlynol:
1 rac offer electronig 216MB66 (gan gynnwys unedau electronig)
1 modiwl trawsnewidydd mewnbwn 216GW62
1 ras gyfnewid- ac opto-modiwl cyplydd 216GD61a
Ategolion (cebl cysylltu 216IK61, ac ati).
System ddiangen
Mae fersiwn sylfaenol y system segur REG 216 yn cynnwys y cydrannau canlynol:
1 rac offer electronig 216MB68 (gan gynnwys unedau electronig)
1 modiwl trawsnewidydd mewnbwn 216GW62
1 ras gyfnewid- ac opto-modiwl cyplydd 216GD61a
Ategolion (cebl cysylltu 216IK61, ac ati).
FAQ
C: I ba bensaernïaeth system amddiffyn y mae rac ABB HESG324511M1 216MB66 yn perthyn?
A: Mae'r rac offer hwn yn rhan o lwyfan amddiffyn generadur digidol ABB REG216.
C: Beth yw dimensiynau strwythurol a manylebau gosod ABB 216MB66?
A: Mae 216MB66 yn mabwysiadu'r dyluniad cabinet diwydiannol safonol:
Strwythur rac 19-modfedd
6U uchder
21 slot modiwl
C: Beth yw'r gwahaniaethau rhwng ABB 216MB66 a modelau rac REG216 eraill?
A: Mae yna wahanol gyfluniadau rac yn y gyfres REG216, megis:
216MB66
216MB68
Mae'r prif wahaniaeth yn:
Nifer y slotiau
Gallu ehangu
Capasiti system
